Processus de configuration et de calibration

Vue d’ensemble du Wizard, l'assistant de configuration et de calibration Trinnov, incluant les parcours AltitudeCI et NOVA, les branches conditionnelles et les étapes suivantes après la calibration.

Sommaire:



Introduction

Les Wizards de configuration et de calibration sont des assistants vous guidant à travers les étapes essentielles nécessaires à la création d’un preset fonctionnel, lors de la première mise sous tension du processeur ou lors de la création d’un nouveau preset.

Ces assistants garantissent que :

  • le système est correctement initialisé,

  • les enceintes sont déclarées,

  • le routage est configuré,

  • et que le système est calibré.

Attention : les assistants sont conçus pour simplifier le processus initial, mais ils ne prennent pas en charge les réglages audio avancés.

Bien que les assistants AltitudeCI et NOVA reposent sur la même logique d’interface, leurs processus de configuration diffèrent selon : les fonctionnalités, les entrées / sorties, les capacités Audio over IP et l’étape de branchement initiale.



Vue d’ensemble du processus de configuration

Les deux plateformes suivent la même structure globale :

Startup → Déclaration des enceintes → Routage → Preset

Cependant, chaque plateforme commence par une étape de branchement spécifique qui détermine la suite du processus.

Wizard de configuration AltitudeCI

Calibration process

Démarrage

Le Wizard de configuration se lance automatiquement lors du premier démarrage ou lors de la création d’un nouveau preset.

Il commence par l’étape Startup, qui inclut :

  • Bienvenue

    Informations concernant l’horloge système, la connexion réseau, le Mode Basique / Expert et la sélection de la langue.

  • WaveForming Selection
    Question simple Oui / Non.
    Si WaveForming est activé, des étapes de calibration supplémentaires apparaîtront plus tard dans le processus.

Pour plus d’informations sur l’étape Startup de la configuration, veuillez vous référer à l’article dédié Configuration initale.



Déclaration des enceintes (Mode Basique ou Expert)



Utilisé pour déclarer toutes les enceintes et subwoofers de votre système.

  • Mode Basique (gauche)
    Vous sélectionnez un modèle prédéfini ainsi que le nombre de subwoofers.
  • Mode Expert (droite)

    Vous sélectionnez manuellement les enceintes et les noms de canaux pour tout format immersif, à l’aide de l’interface de vue de dessus.

Pour plus d’informations sur la déclaration des enceintes, veuillez vous référer à l’article dédié Déclaration des enceintes.



Routing

Assignez chaque canal déclaré à une sortie physique.

Cette étape inclut :

  • le choix du type de sortie (analogique, AES/EBU, Dante/AES67)

  • l’assignation d’une sortie physique à chaque canal

  • l’EQ optionnelle sur les sorties

  • la déclaration des enceintes comme large bande ou multi-voies

  • le test de chaque sortie à l’aide de bruit rose

Attention : selon le gain du système, les niveaux de sortie peuvent être élevés. Réduisez les gains des amplificateurs si nécessaire.

Veuillez vous référer à l’article dédié Routage des enceintes et des sources pour plus d’informations.

Preset

Dernière étape de la configuration :

  • nommer le preset

  • l’enregistrer

  • choisir s’il doit devenir le preset par défaut

Le Wizard vous invite ensuite à lancer le Wizard de calibration.

Pour plus d’informations sur les presets, reportez-vous à l’article Sauvegarder les presets.



Wizard de configuration NOVA

NOVA Wizard workflow




Startup

  • Bienvenue

    Informations concernant l’horloge système, la connexion réseau, le Mode Basique / Expert, la sélection de la langue et le consentement pour maintenir l’accès aux services cloud Trinnov.

    • Oui → NOVA devient le Contrôleur de moniteur

    • Non → un contrôleur de monitoring amont gère la commutation des sources et des enceintes ainsi que le contrôle du volumeSelection contrôle de moniteur

      Cette question détermine l’intégralité du processus.

Pour plus d’informations sur l’étape Startup et la sélection du Contrôleur de moniteur, veuillez vous référer à l’article dédié Configuration initiale.


Si contrôle de moniteur = Oui
Déclaration des sources (Mode Basique ou Expert)

NOVA utilisant des entrées PCM plutôt que des bitstreams, les sources doivent être déclarées manuellement.

Pour chaque source :

  • sélection du connecteur d’entrée

  • choix du format (mono, stéréo, 5.1)

  • définition du routage

  • application d’offsets de niveau d’entrée (mode Expert)

Veuillez vous référer à l’article dédié Déclaration des sources pour plus d’informations.



Déclaration des jeux d'enceintes (Mode Basique ou Expert)

Plusieurs jeux d'enceintes être définis, optimisés ou non optimisés.

Veuillez vous référer à l’article dédié Déclaration des enceintes pour plus d'informations



Vue d'ensemble du routing (mode Basique ou Expert)

Étape optionnelle qui affiche, en mode Expert, une matrice simplifiée montrant comment les sources et les Speaker Sets déclarés sont connectés dans le système.

Veuillez vous référer à l’article dédié Routage des enceintes et des sources pour plus d’informations.

Si contrôleur de moniteur = Non
Matrice de routage complète

Interface de routage flexible permettant d’associer précisément les entrées physiques aux sorties selon les besoins du contrôleur de monitoring externe.

Veuillez vous référer à l’article dédié Routage des enceintes et des sources pour plus d’informations.


Preset

Dernière étape de la configuration :

  • nommer le preset

  • l’enregistrer

  • choisir s’il doit devenir le preset par défaut

Le Wizard vous invite ensuite à lancer le Wizard de calibration.

Veuillez vous référer à l’article dédié Sauvegarder les presets plus d’informations.





Vue d’ensemble du processus de calibration

Le processus de calibration est presque identique sur les deux plateformes, à l’exception des étapes WaveForming optionnelles sur AltitudeCI lorsqu’elles ont été sélectionnées lors du Startup.

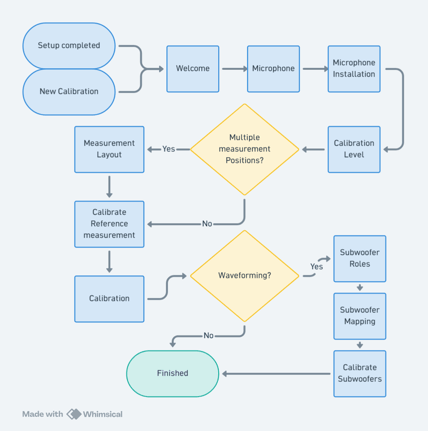

ALCI Calibration workflow

Processus de calibration de l'AltitudeCI avec WaveForming

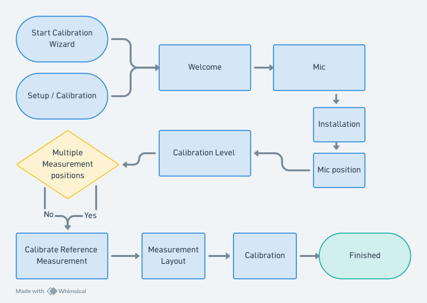

NOVA Calibration workflow

Processus de calibration NOVA



AltitudeCI & NOVA Calibration Wizard



Bienvenue

Rappel concernant la connectivité réseau, le contexte du preset, le mode Basique / Expert et la vérification obligatoire que l’horloge système est réglée à 48 kHz, requise pour la calibration.

Microphone

L'assistant gère la configuration du microphone en deux sous-étapes :

  1. Connexion et initialisation L'appareil alimente le microphone et récupère le fichier de compensation approprié.
  2. Guide de positionnement Une page d'information indique où placer le microphone à la position d'écoute de référence.

Pour plus d'informations sur le microphone, veuillez consulter les articles dédiés : Connecter le microphone et Placer le microphone de mesure 3D.



Niveau de calibration

Un bruit rose est diffusé par toutes les enceintes pour vérifier que le niveau de calibration est correct.

En mode expert, des ajustements de niveau individuels peuvent être appliqués pour compenser de grandes différences de niveau.

Veuillez consulter « Réglage du niveau sonore pour la calibration » pour plus de détails.



Mesure

Une décision à embranchement ajuste le reste du processus :

Mesures multiples ? Oui/Non

Si Oui:

  • NOVA propose des préréglages de mesure
  • AltitudeCI et NOVA permettent de créer un ensemble de mesures personnalisé

Si non:

  • L'assistant affiche un rappel supplémentaire pour positionner le microphone à la position d'écoute de référence

Veuillez consulter l'article dédié Mesure unique ou mesures multiples pour plus d'informations.



Calibration des cross-overs actifs (Mode basique ou Expert)

Cette étape n'apparaît que lorsqu'une ou plusieurs enceintes sont déclarées comme multi-voies lors de la déclaration des enceintes. Elle est disponible en modes basique et expert.

Trinnov fournit un système unique de calibration semi-automatique de filtre actif.

Étant donné que les réglages du filtre affectent directement la réponse acoustique d'une enceinte, cette calibration agit comme une étape de pré-calibration : elle garantit que chaque bande de haut-parleur est alignée, équilibrée en niveau et cohérente dans le temps avant la mesure globale de l'Optimizer.

Veuillez consulter l'article dédié Calibration des crossovers actifs pour plus d'informations.



Calibration

Le système effectue la ou les mesure(s) et calcule les filtres de correction initiaux.

Veuillez consulter l'article Calibrer son système avec l'Optimizer pour plus d'informations.



WaveForming (AltitudeCI uniquement)

Si WaveForming a été activé pendant la configuration :

  • Attribution des subwoofers Minimum de quatre subwoofers requis ; déclarer les émetteurs et les absorbeurs. Veuillez consulter Définir les rôles des subwoofers pour WaveForming pour plus d'informations.

  • Cartographie des mesures Suggérée automatiquement en fonction des dimensions de la pièce et de l'emplacement des sièges ; peut être modifiée par l'utilisateur. Consultez Cartographie des mesures WaveForming pour plus d'informations.

  • Calibration WaveForming Le processeur doit mesurer tous les subwoofers à chaque les positions de cartographie. Veuillez consulter Calibration WaveForming pour plus d'informations.

Après la calibration : Étapes suivantes

Une fois la calibration terminée vous pouvez consulter les graphiques acoustiques, affiner le système ou commencer à écouter votre système directement.
