Microphone de mesure 3D

Présentation du microphone de mesure 3D Trinnov : son principe, sa conception physique, ses types de connecteurs et sa compatibilité avec tous les processeurs Trinnov.

Sommaire:


Aperçu

Le Microphone de mesure 3D Trinnov est utilisé par tous les processeurs Trinnov lors de l'étalonnage du système. Sa conception à quatre capsules permet au processeur de capturer les informations acoustiques nécessaires à la localisation précise des haut-parleurs et à l'analyse de la réponse de la pièce.

Cet article présente les caractéristiques techniques du microphone : sa conception, ses versions et sa compatibilité avec les autres appareils de la gamme Trinnov. Pour les instructions de calibration et les recommandations de placement, veuillez consulter les articles dédiés à l’installation et à la calibration.



Conception physique

Géométrie à 4 capsules

Le microphone 3D Trinnov présente les caractéristiques suivantes : quatre capsules de mesure disposées de manière précise, suivant une configuration tétraédrique. Cette géométrie fixe permet au processeur d'identifier les différences de temps d'arrivée et de direction entre les capsules lors de l'étalonnage.

Conception

  • Corps en métal rigide
  • Support intégré compatible avec les pieds de microphone standard
  • Livré dans un étui de protection (le contenu peut varier selon la version du produit)

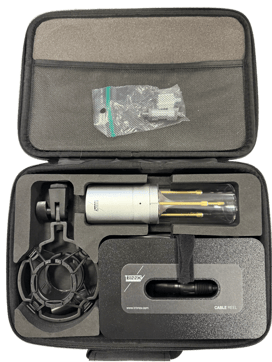

Accessoires inclus

Chaque microphone 3D est livré dans une valise de protection dédiée contenant :

  • 1 × Microphone 3D (V9 ou Ethercon, selon votre processeur)
  • Câble microphone de 10 m, fourni avec un enrouleur de câble à l'intérieur de l'étui pour un rangement propre.
  • 1 × support de suspension
  • 1 × adaptateur de filetage

Versions et connecteurs

Note : Les différentes versions du microphone (XLR5 et EtherCon) offrent exactement les mêmes performances de mesure acoustique et la même précision de localisation. La seule différence réside dans le flux de travail.



Version XLR 5 broches (V9 et modèles précédents)

Cette version utilise un connecteur mini-XLR à 5 broches. Elle est compatible avec tous les processeurs Trinnov commercialisés avant 2023.

Il comprend un câble de microphone détachable, disponible avec l'une ou l'autre des options suivantes :

  • Un XLR 5 broches simple connecteur côté processeur (Altitude32 et Altitude16), ou
  • Quatre connecteurs XLR à 3 broches (Altitude32 et Amethyst) pour être branchés aux entrées de microphone multicanaux anciennes.

Le microphone est alimenté par une pile 9V intégrée et doit être allumé et éteint manuellement pendant le calibrage.

Important: le microphone XLR5 est livré avec une clé USB contenant son fichier de compensation individuel, qui doit être chargé manuellement dans le processeur avant utilisation.

Attention : les quatre connecteurs XLR 3 broches doivent impérativement être branchés en respectant l’ordre exact de numérotation des câbles (XLR 1 sur entrée 1, XLR 2 sur entrée 2, etc.). Un branchement incorrect entraînera une localisation 3D erronée.

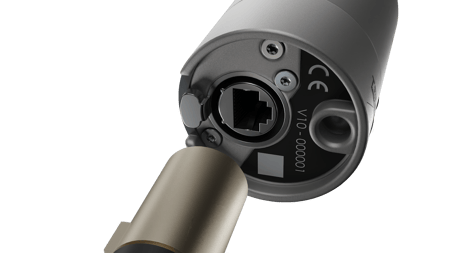

Version EtherCon

La dernière version du microphone 3D Trinnov utilise un connecteur EtherCon verrouillable.

Il est alimenté directement par le processeur, qui contrôle également son état marche/arrêt via le port EtherCon dédié des modèles de processeurs compatibles.

Cette version contient son fichier de compensation d'étalonnage. Le fichier est transféré automatiquement. Aucun chargement manuel n'est requis pour le processeur pendant le processus de calibrage.

Cette version ne peut pas être utilisée avec les entrées microphone XLR 5 broches classiques.



Note: Les deux versions de microphone ne sont pas interchangeables.



Compatibilité

Le tableau ci-dessous indique la version de microphone requise pour chaque processeur Trinnov :


Processeur

Version du microphone compatible

Altitude32

XLR 5 broches, 4x XLR3

Altitude16

XLR 5 broches

NOVA

Version EtherCon uniquement

AltitudeCI

Version EtherCon uniquement



Spécifications techniques

  • Capsules:4
  • Géométrie:tétraédrique
  • Connecteurs:XLR 5 broches ou EtherCon (selon la version)
  • Alimentation:Fourni par le processeur
  • Montage:Filetage standard pour pied de microphone
  • Corps:construction métallique
  • Réponse en fréquence: +/-0,1 dB de 20 Hz à 24 kHz
  • Localisation Précision: Précision de +/-2* horizontalement et verticalement
  • Précision de mesure de distance: +/-1 cm
  • Mesure de niveau absolu: Oui

Plus d'informations et de spécifications sur notre site internet.
